水は、空気の中にある。

01空気

空気が、2枚の冷たいパネルを通る。

湿った空気がケースの前面から入り、各モジュールの冷たいパネルを通って、上部から出ていきます。

露点より冷たい面では、空気中の水分が水滴になります。夏の冷たいグラスと同じです。いまの主な制約は、熱を外へ逃がすことです。

前面の通気口 →冷たいパネル →上部の通気口

02集める

水滴は、一つのタンクに集まる。

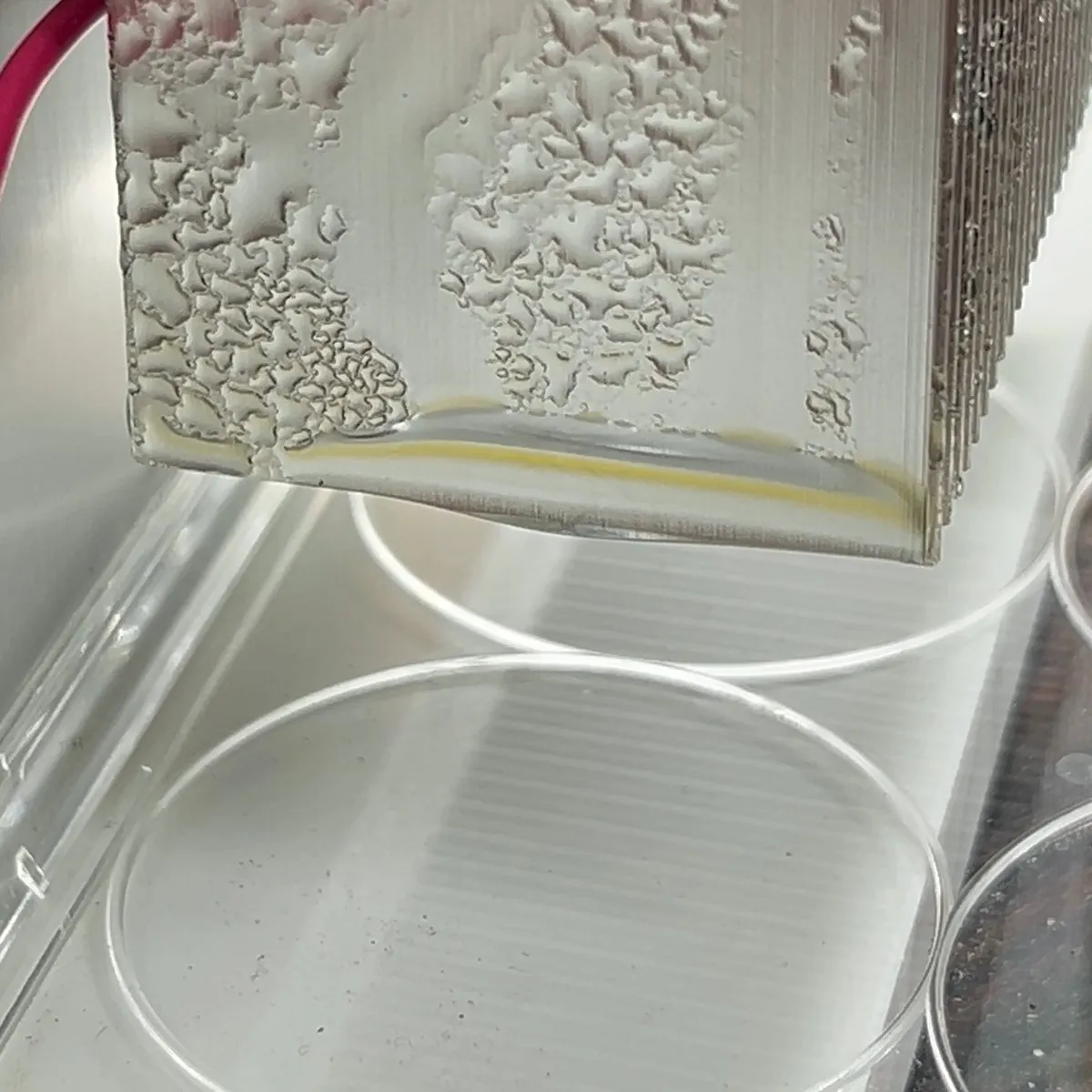

冷たいパネルの小さなディンプルに水滴ができます。砂漠にすむ甲虫の背中から借りた発想です。水滴はトレイに流れ、2つのトレイから、ケース下部の一つのタンクへ集まります。

冷たいパネル →トレイ →タンク

03フィルター

ケースの外のフィルターを通って外へ。

水はタンク下部の出口から出て、ケース側面のインラインフィルターを通ります。フィルターは手が届きやすく、交換しやすい位置にあります。

水そのものの検査は、まだ行っていません。

タンク →フィルター →チューブ

04電源

バッテリーは中に、太陽光パネルは外に。

ケース内のバッテリーで、モジュール、ファン、制御部を動かします。別に持ち運ぶ折りたたみ式の太陽光パネルで充電します。
